淺談西門子PLC編程軟件博途(TIA)V17入門(2)--編程與仿真

2023年05月02日20:26:10 科技 1393

【一】前言(編程環境說明)

淺談西門子PLC編程軟件博途(TIA)V17入門(2)--編程與仿真 - 天天要聞

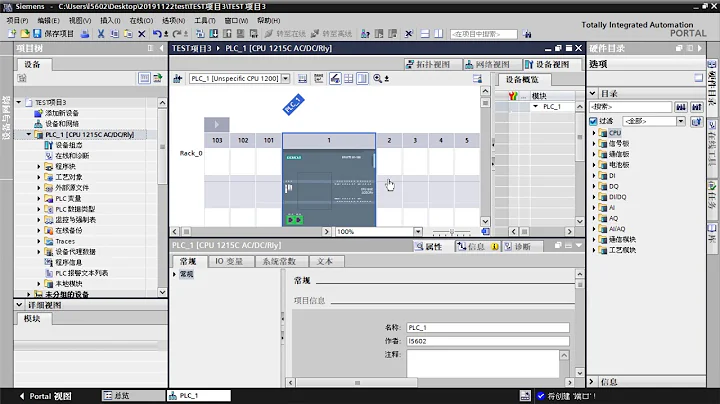

左側為編程菜單欄,主要包含了硬件組態(上一節已經詳細說明)、程序塊、工藝對象、PLC變量、監控和強製表等。

【二】建立變量

建立變量包含常用的M區變量和DB區變量。

點擊"PLC變量",新建變量表new

淺談西門子PLC編程軟件博途(TIA)V17入門(2)--編程與仿真 - 天天要聞

右側監控變量(建立M區仿真SIM-變量)

淺談西門子PLC編程軟件博途(TIA)V17入門(2)--編程與仿真 - 天天要聞

建立DB區變量。

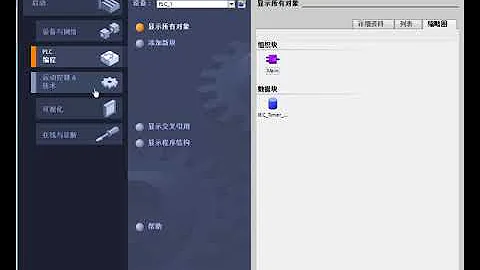

雙擊“添加新塊”,選擇“數據塊”

淺談西門子PLC編程軟件博途(TIA)V17入門(2)--編程與仿真 - 天天要聞

淺談西門子PLC編程軟件博途(TIA)V17入門(2)--編程與仿真 - 天天要聞

建立一個電機運行秒計時。

【三】編寫程序

雙擊“Main”OB塊,右側會出現指令工具,編程時需要使用。本次用的是梯形圖。


淺談西門子PLC編程軟件博途(TIA)V17入門(2)--編程與仿真 - 天天要聞

淺談西門子PLC編程軟件博途(TIA)V17入門(2)--編程與仿真 - 天天要聞

建立一個"起保停"的程序

淺談西門子PLC編程軟件博途(TIA)V17入門(2)--編程與仿真 - 天天要聞

建立一個計算時間的程序。(M0.5就是1HZ時鐘,那麼就1秒鐘為1。)

淺談西門子PLC編程軟件博途(TIA)V17入門(2)--編程與仿真 - 天天要聞

【四】仿真

打開仿真器

淺談西門子PLC編程軟件博途(TIA)V17入門(2)--編程與仿真 - 天天要聞

淺談西門子PLC編程軟件博途(TIA)V17入門(2)--編程與仿真 - 天天要聞

仿真器開啟後,選擇控制器

淺談西門子PLC編程軟件博途(TIA)V17入門(2)--編程與仿真 - 天天要聞

編譯所編寫的程序,檢查是否有錯誤。

點擊下載,選擇路徑:

淺談西門子PLC編程軟件博途(TIA)V17入門(2)--編程與仿真 - 天天要聞

淺談西門子PLC編程軟件博途(TIA)V17入門(2)--編程與仿真 - 天天要聞

因組態的時候設置了密碼,所以必須輸入密碼:輸入正確密碼Aa12345678後,點擊裝載

淺談西門子PLC編程軟件博途(TIA)V17入門(2)--編程與仿真 - 天天要聞

淺談西門子PLC編程軟件博途(TIA)V17入門(2)--編程與仿真 - 天天要聞

報錯,其中有CPUcommon引用時有錯誤。

檢查仿真器和程序

淺談西門子PLC編程軟件博途(TIA)V17入門(2)--編程與仿真 - 天天要聞

下載完畢後,點擊監控

在監控與數據表,新建一個SIM表

淺談西門子PLC編程軟件博途(TIA)V17入門(2)--編程與仿真 - 天天要聞

強制遠程使能

淺談西門子PLC編程軟件博途(TIA)V17入門(2)--編程與仿真 - 天天要聞

啟動設備

淺談西門子PLC編程軟件博途(TIA)V17入門(2)--編程與仿真 - 天天要聞

此時,SIM_motor_drive=TRUE

淺談西門子PLC編程軟件博途(TIA)V17入門(2)--編程與仿真 - 天天要聞
