作为一种非常常见的集成电路产品，三端稳压器主要作用是在电路中提供稳定的电压输出，它可以通过将变化的输入电压稳定为固定的输出电压，从而保证电路的稳定性和可靠性。
三端稳压器的组成和工作原理
三端稳压器是什么，工作原理是怎样的。它由二极管、三极管和电阻、电容等组成，核心的部分是一个控制器，通过将不稳定的输入电压转换为稳定的输出电压来实现电路的稳定工作。三端稳压器具有稳定性好、静态工作电流小、功耗小、易于使用和维护等特点。三端稳压器对于电子设备的正常工作具有非常重要的作用，它的应用包括手机、电脑和平板电脑、消费电子等电子设备中。
三端稳压器的工作原理主要是基于反馈控制的方式。首先，输入电压经过滤波电容滤波后进入三端稳压器的正极，在稳压器内部，有一个稳定的参考电压源，它提供一个稳定的参考电压，实际输出电压会与这个参考电压进行比较。当输出电压超过设定值时，稳压管会导通，将多余的电流导入负载，从而降低输出电压。相反，当输出电压低于设定值时，另一个稳压管会导通，将额外的电流分流至另一负载，从而提高输出电压。
三端稳压器内部还有一个误差放大器，它用于比较实际输出电压与参考电压之间的差异，并产生一个误差信号，这个误差信号会经过一个可调元件来调整输出电压的大小，以使误差信号最小化。调整后的信号通过输出放大器放大，并通过功率晶体管将稳定的电压提供给负载。三端稳压器还配备有电流限制器，用于保护稳压器免受过大的负载电流。这种反馈控制的方式，三端稳压器能够始终保持输出电压的稳定。
串联稳压器的特点和应用
线性稳压器是一种稳压器IC，随着输入电压或输出电流的变化起可变电阻的作用，以保持输出电压稳定不变。线性稳压器有串联稳压器和并联稳压器两种。顾名思义，串联稳压器串联在电源和负载之间，而并联稳压器则并联在电源和负载之间。
串联稳压器作为线性稳压器的一种，它也有很多种类型。
1、输出晶体管
输出晶体管串联在串联稳压器输入输出引脚之间。随着输入电压或输出电流的变化，误差放大器信号控制其栅极电压或基极电流。因此，输出晶体管起可变电阻的作用，保持输出电压稳定。
2、参考电压源
这是误差放大器的参考电压源。误差放大器根据这个参考电压控制输出晶体管的栅极或基极，保持输出电压稳定。
3、反馈电阻
反馈电阻对输出电压进行分压并产生反馈电压。误差放大器比较反馈电压与参考电压，控制输出电压。两个反馈电阻串联在VOUT和GND引脚之间。电阻之间的中点电压施加到误差放大器。
4、误差放大器
误差放大器比较反馈电压（即两个反馈电阻的中点电压）与参考电压。当反馈电压低于参考电压时，误差放大器提高MOSFET驱动力，降低漏源电压，从而增加输出电压。当反馈电压高于参考电压时，误差放大器降低MOSFET驱动力，增加漏源电压，从而降低输出电压。

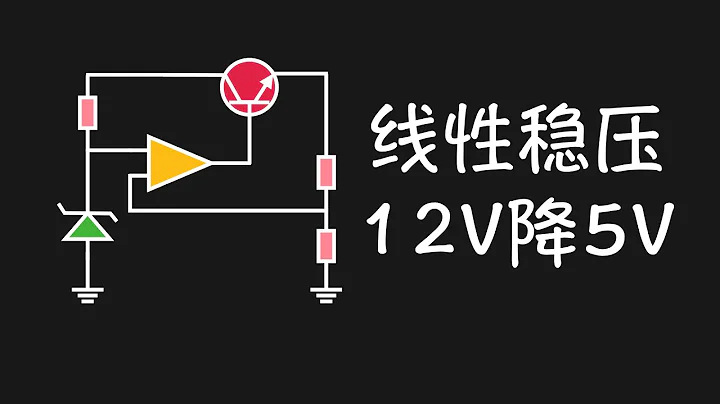

串联稳压电源就是利用串联于电路中的调整管Q1进行动态分压而使负载得到稳定电压的电路。串联型稳压电源的工作原理，是在输入电压存在波动时，输出电压保持恒定的装置，利用稳压二极管两端电压不变的原理，使输出电压保持不变，并用多级三极管组成达林顿复合电路，组成放大器提高稳压精度。
串联稳压器是一种在输入电压存在波动时，能够保持输出电压恒定的装置,它的工作原理主要是利用串联于电路中的调整管进行动态分压，使得负载能够得到稳定的电压。这种稳压器还利用稳压二极管两端电压不变的特性来确保输出电压的稳定，同时利用多级三极管组成达林顿复合电路作为放大器，提高稳压精度。
除了包括变压、整流、滤波等基本环节外，串联稳压器的稳压部分主要由四个关键部分组成：调整环节、基准电压、比较放大器和取样电路。当电网电压或负载发生变化导致输出电压产生变动时，取样电路会获取输出电压的一部分，并将其送回比较放大器和基准电压进行比较。
串联稳压器通过比较产生的误差电压经过放大后，会用来控制调整管的基极电流，从而自动调整调整管集电极和发射极之间的电压，以补偿输出电压的变化，进而保持输出电压基本不变。
串联稳压器的应用包括很多，如实验室测试和半导体生产等。在实验室测试中，它能为电子器件提供高精度、高稳定性的电源，确保测试数据的准确性和可重复性。在半导体生产过程中，它也能提供稳定、精确的电力支持，保障芯片测试的可靠性和准确性，提升生产效率和产品质量。
本文就是讲解串联稳压电源的应用的主要内容，欢迎大家讨论，有问题可以联系合科泰，谢谢。（本文来源于合科泰半导体知识课堂，转载请注明出处）
